Особенности:
Новая линия разматывания, правки и поперечной резки металла из нержавеющей стали (0.5-3.0) × 1600 с устройством обрезки кромок и перемотки лома.
Это оборудование используется для обработки рулонной стали в стальной лист желаемой длины и их штабелирования путем разматывания, выравнивания, измерения и резки.
Линия поперечной резки нержавеющей стали:
Он в основном состоит из разматывателя, прижимного ролика и механизма правки, регулятора длины, очистного комбайна, штабелеукладчика и т.д., А также питателя, боковой направляющей, конвейера и т. Д.
Мы можем поставить линию высокоскоростной поперечной резки металла с максимальной скоростью 80м/мин. И мы можем поставить низкоскоростной 24м/мин, толщиной 0.3-3.0мм.

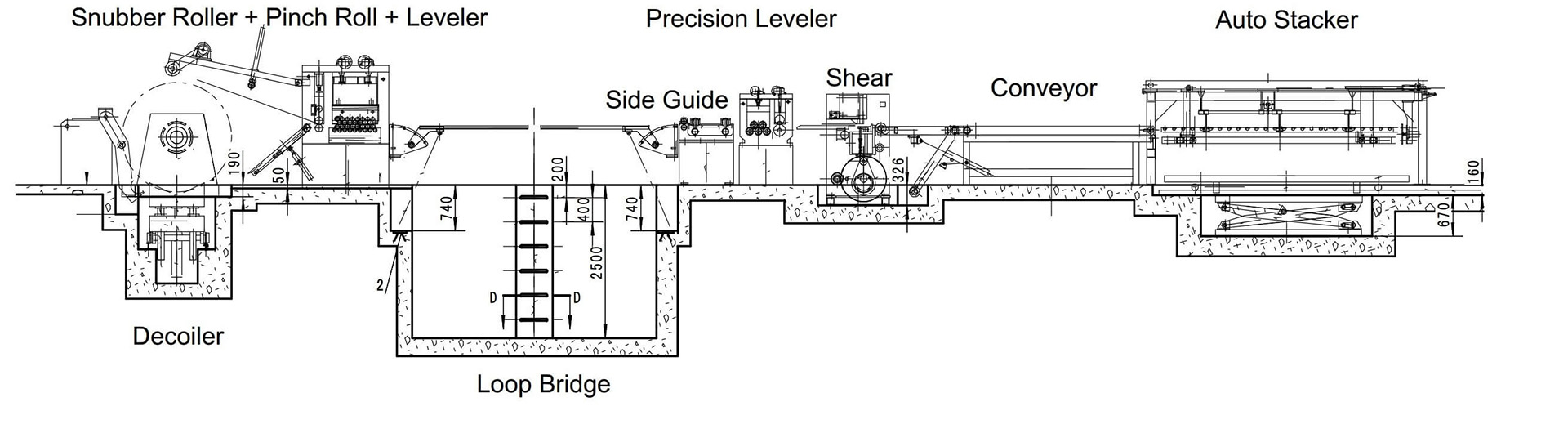

Технологический процесс для линии поперечной резки:
Машина для наматывания ---- Катушка подъемная машина ---- Рулоноразматыватели ---- Демпферный ролик + Прижимной ролл + 6-HI 21-ролик Правильная машина ---- Контур петли ---- Боковое руководство---- (варианты: обрезка края ---- Машина для наматывания лома ---- Контур петли ---- Боковое руководство )---- Прецизионный 5-роликовый Правильная машина(сервоуправление импортным) + пленка-на устройстве ---- ножницы ---- Конвейер ---- автоматический штабелеукладчик (4м) + X подъемная платформа + Разгрузить тележку
Технические параметры линии разматывания и нивелирования:
Ввод
| Материал катушки | Нержавеющая сталь |
| Толщина материала | 0.5~3мм |
| Ширина материала | 600~1500мм |
| Внутренний диаметр катушки | Φ508/610мм (добавить наволочку через 610мм) |
| Наружный диаметр катушки | Φ2000мм |
| Вес катушки | 15 тонн |
Выход
| Толщина материала | 0.5~3мм |
| Ширина материала | 600~1500мм |
| Допуск выравнивания | ≤ ± 1.5мм/м2 (при толщине 1.5мм) |
| Допуск на резку | длина: ≤ ± 0.5мм (на лист длиной 2000мм) Диагональ: ≤ ± 1.0мм (на лист 2000мм × 1600мм) |
| Длина резки | 500мм~4000мм |
Данные линии
| Скорость выравнивания | 5~60м/мин (регулируемый) |
| Скорость линии | 15 ~ 22шт/мин (для листа длиной 2000мм) 26 ~ 30 шт/мин (для листа длиной 1000мм) 35 ~ 40шт/мин (для листа длиной 500мм) |
| Общая мощность | Прибл. 140кВт |
| Общая площадь | Прибл. 30м × 7м (L×W) |
| Направление линии | Слева направо (будет дважды подтверждено) |

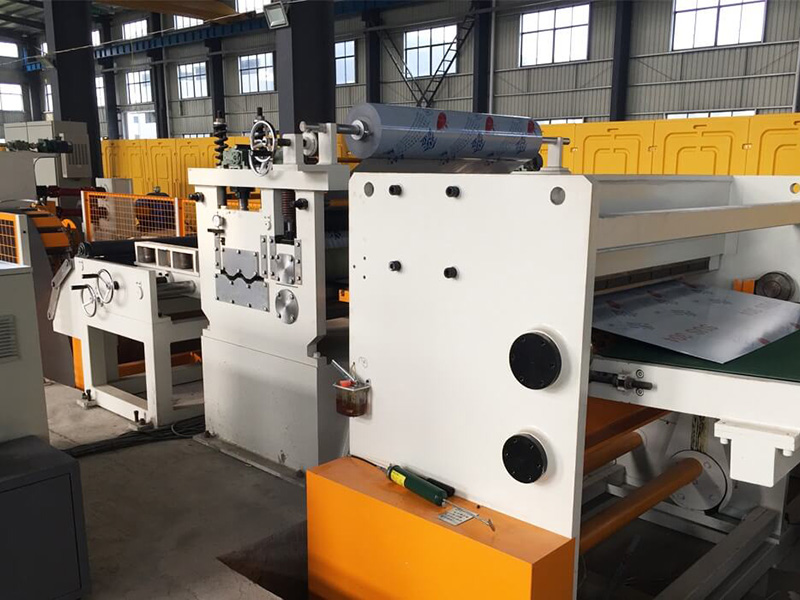

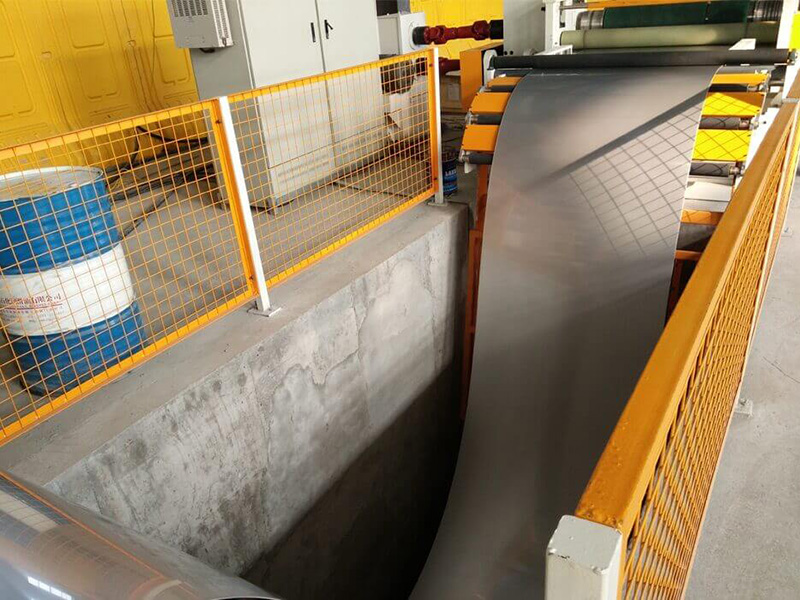

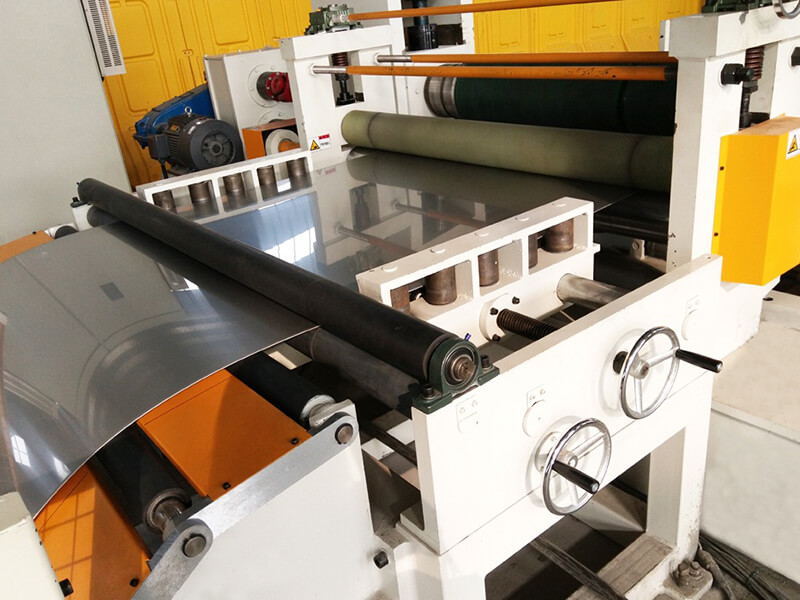

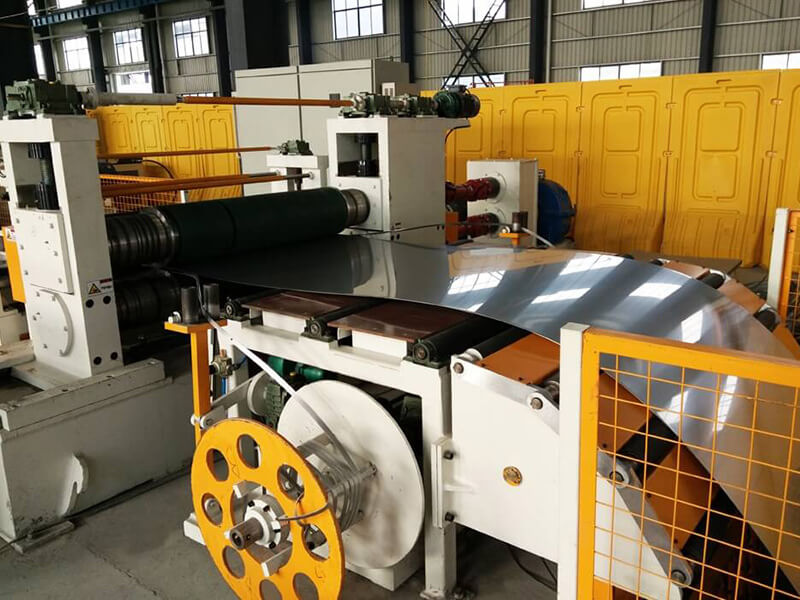

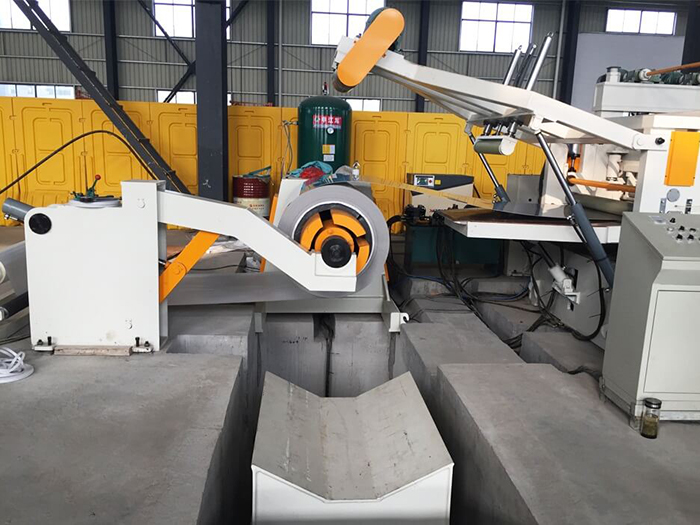

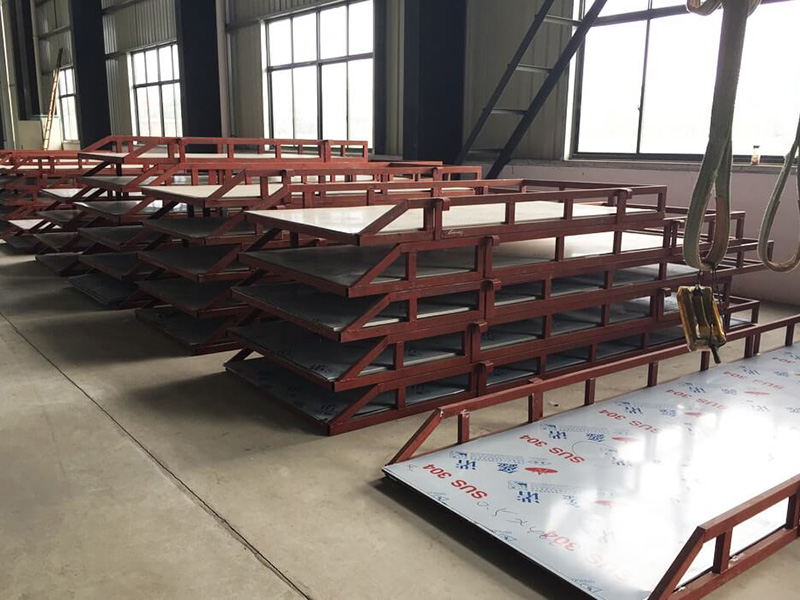

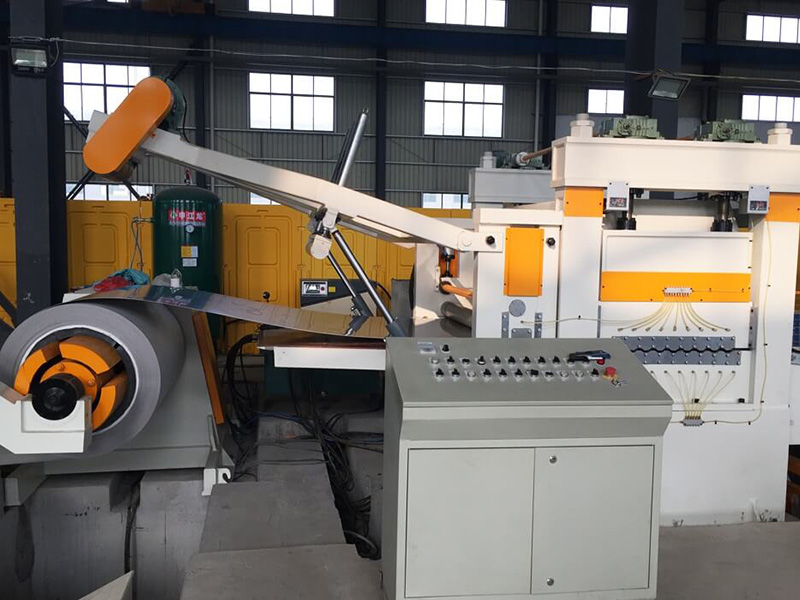

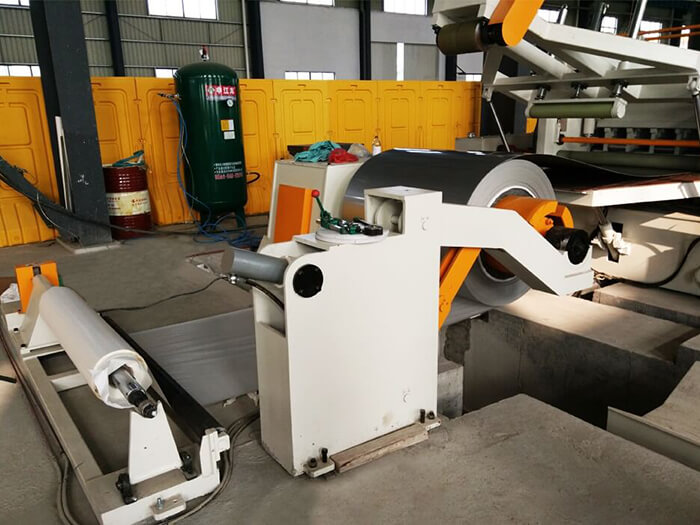

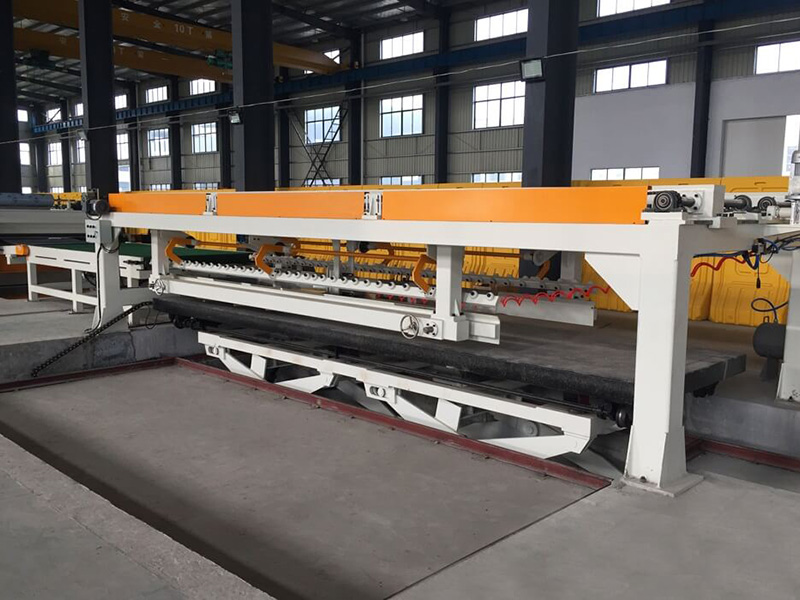

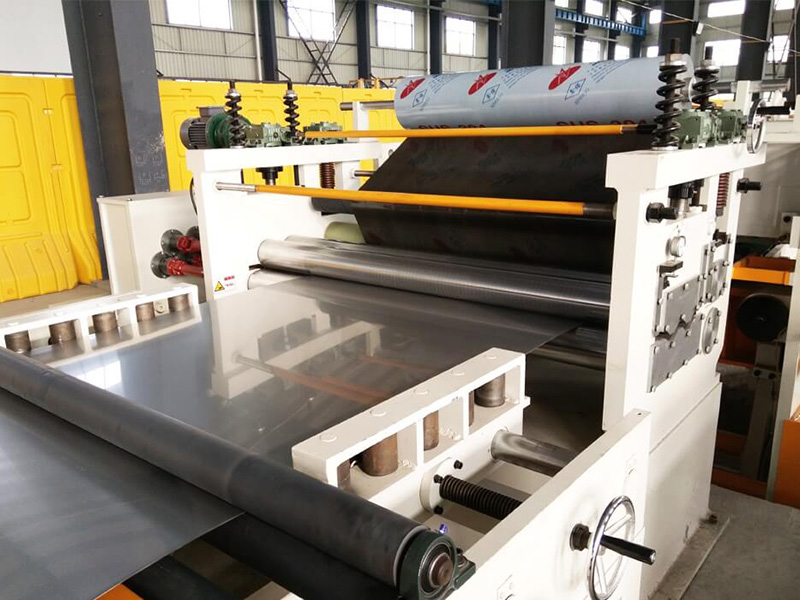

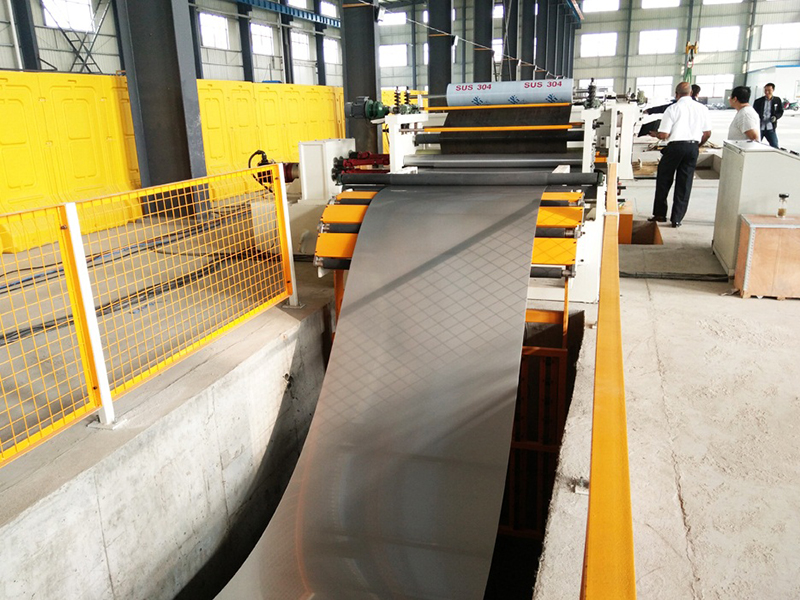

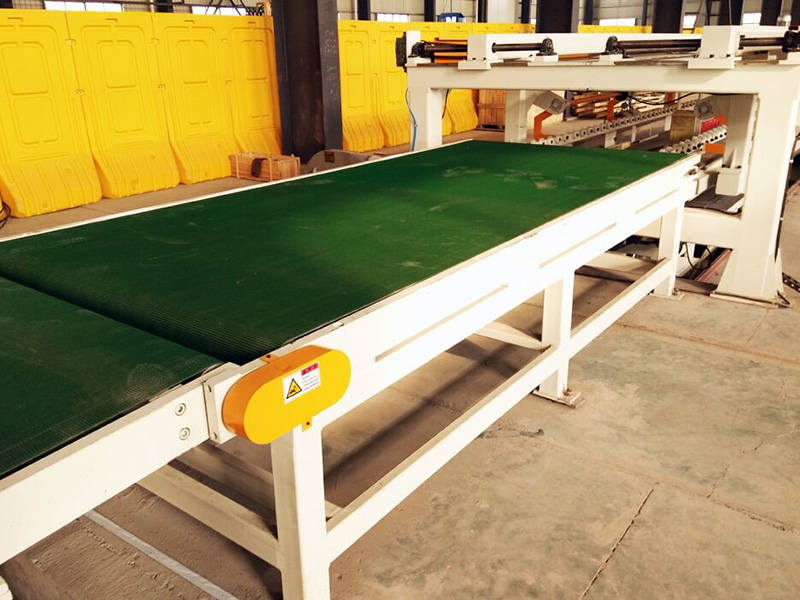

Картины для справки:
